| 刮板流量计选型 |
| LC刮板流量计广泛应用于石油，化工，食品，饮料，卫生，医药，航天等领域，其品种规格众多，流量计选型时首 |
| 先要根据测量介质选择流量计的结构材质 |
| LC刮板流量计选型规格表 |
最大公称流量 |
标准法兰尺寸 |
主要材料 |
结构材质类型 |
150psi
10.5bar
1034KPa |
275psi
19bar
1896KPa |
300psi
21bar
2086KPa |
350psi
24bar
2413KPa |
720psi
50bar
4964KPa |
1440psi
100bar
9930KPa |
7 m3/h
|
1.5″NPT |
铝合金 |
10 |
|
|
|
MA-4 * |
|
|
14 m3/h
|
1.5″NPT |
铝合金 |
1,2,3,4,10,14,16,30 |
M-5 |
M-5** |
|
MA-5 * |
|
|
2″
可选 1.5″
|
不锈钢 |
8 |
M-5 |
|
|
|
|
|
23 m3/h
|
2″
可选 1.5″
|
铝合金 |
1,2,3,4,10,14,15,16 |
M-7 |
M-7** |
|
MA-7 * |
|
|
不锈钢 |
8 |
M-7 |
|
|
|
|
|
铸铁 |
7,27,37 |
M-7 |
M-7** |
|
|
|
|
2″ |
黄铜 |
20 |
M-7 |
M-7** |
|
|
|
|
2″ |
钢 |
1,2,7,10,14,16,37 |
MS-7 |
MSAA-7 |
MSA-7 |
|
MSB-7 |
MSC-7 |
34 m3/h
|
2″ |
铝合金 |
1,2 |
M-10 |
M-10** |
|
|
|
|
45 m3/h
|
3″ |
铝合金 |
1,2,3,4,10,14,15,16 |
M-15 |
M-15** |
MSA-15 |
MA-15* |
|
|
3″ |
钢 |
1,2,10,14,16 |
MS-15 |
MSAA-15 |
|
|
MSB-15 |
MSC-15 |
3″ |
不锈钢 |
8 |
|
MSAA-15 |
|
|
|
|
68 m3/h
|
3″ |
铝合金 |
1,2 |
M-25 |
M-25** |
|
|
|
|
80 m3/h
|
4″
可选 3″
|
铝合金 |
1,2,3,4,10,14,15,16 |
M-30 |
|
|
|
|
|
3″ |
铸铁 |
7,27,37,47 |
M-30 |
|
|
|
|
|
3″ |
钢 |
1,2,10,14,16 |
MS- |
MSAA-30 |
MSA-30 |
|
MSB-30 |
MSC-15 |
3″ |
不锈钢 |
8 |
|
MSAA-30 |
|
|
|
|
102 m3/h
|
4″ |
铝合金 |
1,2 |
M-40 |
|
|
|
|
|
3″ |
钢 |
1,2 |
MS-40 |
|
|
|
|
|
136 m3/h
|
4″
可选 6″
|
铝合金 |
1,2,3,14,15 |
M-60 |
M-60** |
|
|
|
|
160 m3/h
|
4″ |
钢 |
1,2,10,14 |
MS-75 |
MSAA-75 |
MSA-75 |
|
MSB-75 |
MSC-15 |
180 m3/h
|
6″
可选 4″
|
铝合金 |
2 |
M-80 |
M-80** |
|
|
|
|
273 m3/h
|
6″
可选 8″
|
钢 |
1,2,10,14 |
MS-120 |
MSAA-120 |
MSA-120 |
|
MSB-120 |
MSC-120 |
6″
可选 8″
|
不锈钢 |
8 |
|
MSAA-120 |
|
|
|
|
471 m3/h
|
8″ |
钢 |
|
LBM1000-1 |
|
LBM1000-2 |
|
|
|
942 m3/h
|
10″ |
钢 |
|
LBM3000-1 |
|
LBM3000-2 |
|
|
|
|
**275psi的工作压力只适用于流量计，不包括配套的过滤器，消气器等设备。 |
| *MA系列符合UL标准，适用于液化石油气。 |
| |
| M，MS，MA系列刮板流量计选型表 |
M |
刮板流量计 |
-- |
代号 |
结构类型 |
-- |
空 |
单室 |
-- |
S |
双室 |
-- |
-- |
代号 |
工作压力 |
-- |
-- |
空 |
150psi(10.5bar/1034Kpa) |
-- |
-- |
AA |
275psi(19bar/1896Kpa) |
-- |
-- |
A |
300psi(21bar/2068Kpa，用于一般液体) |
-- |
-- |
A |
350psi(24bar/2413Kpa，LPG专用) |
-- |
-- |
B |
720psi(50bar/4964Kpa) |
-- |
-- |
C |
1440psi(100bar/9930Kpa) |
-- |
-- |
-- |
代号 |
最大流量 |
-- |
-- |
-- |
4 |
7m3/h(30GPM) |
-- |
-- |
-- |
5 |
14m3/h(60GPM) |
-- |
-- |
-- |
7 |
23m3/h(100GPM) |
-- |
-- |
-- |
10 |
34m3/h(150GPM) |
-- |
-- |
-- |
15 |
45m3/h(200GPM) |
-- |
-- |
-- |
25 |
68m3/h(300GPM) |
-- |
-- |
-- |
30 |
80m3/h(350GPM) |
-- |
-- |
-- |
40 |
102m3/h(450GPM) |
-- |
-- |
-- |
60 |
136m3/h(600GPM) |
-- |
-- |
-- |
75 |
160m3/h(700GPM) |
-- |
-- |
-- |
80 |
180m3/h(800GPM) |
-- |
-- |
-- |
120 |
273m3/h(1200GPM) |
-- |
-- |
-- |
-- |
代号 |
附件组合 |
-- |
-- |
-- |
-- |
A-P(详见附件组合图) |
-- |
-- |
-- |
-- |
-- |
代号 |
空气止回阀及体积温度补偿 |
-- |
-- |
-- |
-- |
-- |
空 |
无空气止回或差动阀 |
-- |
-- |
-- |
-- |
-- |
X |
空气止回或差动阀 |
-- |
-- |
-- |
-- |
-- |
Y |
空气止回或差动阀加体积温度补偿 |
-- |
-- |
-- |
-- |
-- |
Z |
体积温度补偿 |
-- |
-- |
-- |
-- |
-- |
-- |
代号 |
结构材质 |
-- |
-- |
-- |
-- |
-- |
-- |
1-37，后附 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
代号 |
表头形式 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
空 |
标准机械计数器(单位为升，如需其他单位，请注明) |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
A |
机械计数器加脉冲信号发生器 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
B |
预置器加微动开关(用于两段式自动控制阀，仅适用于I，K，J，L，M，N部件组合) |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
C |
仅有批量控制仪LCR，LCRII |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
D |
仅有电子脉冲信号发生器POD |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
E |
同时选用LCR/LCRII和POD分体安装 |
-- |
-- |
-- |
-- |
-- |
-- |
-- |
X |
特殊配置，请咨询代理商 |
|
| |
| 流量计配置 |

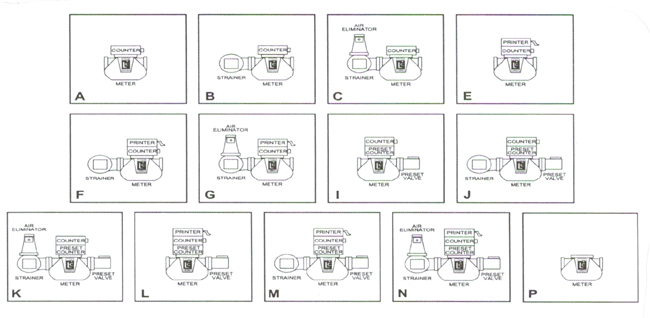

LC刮板流量计规格众多，其传统典型附件组合方式如下： |
|
| 流量计结构材质和应用 |
| LC刮板流量计根据测量室各部件的材质不同测量不同的介质。 |
| 典型的测量介质应用分类如下 |
类型 1 ：用于精炼石油产品如：含铅和无铅汽油，燃油，柴油，煤油，乙烯乙二醇（防冻剂），丙烯乙二醇，也可作于机油，墨水测量。
|
| 类型 2 ：用于航空汽油，喷气机燃油的测量，流量计前端要加装过滤器或分离器，无铁结构，流量计可在额定容量下运行。 |
| 类型 3 ：可测量很多产品，如：糖液，玉米浆，谷糖，葡萄糖，果糖，蔗糖，麦芽糖，乳糖，谷油，豆油，棉籽油，椰子油，酥油脂等，流率取决于粘度和压损。 |
| 类型 4 ：可测量净化水（除去离子，除去矿物质，可饮用的）和某些不含赤色金属的溶剂。 |
类型 7 ：可测量氯化溶剂如：全氯乙烯，三氯乙烯，氯乙烷等也可用于一般溶剂的测量除了持续过重负荷之外可在额定容量下运行。全铁结构 |
类型 8 ：可测量酸性液体，如：硝酸，磷酸，冰醋酸，胺，柠檬酸（果汁）和醋。推荐在最大容量的 80 % 以下运行。 |
类型 10 ：可测量液化石油气，包括丁烷，异丁烷，戊烷，乙烷，氟利昂，丙烷。注：材料结构（包括密封）通过U L 对丙烷的认证。 |
| 类型 12 ：纯氨液体 [NH 3 ] |
类型 14 ：可测量原油，加热的或滞带液体包括动物脂肪，树脂，六号油，无研磨的沥青乳液，流量取决于黏度和压损。注：代替原来的类型 5 应用。
|
类型 15 ：可测量油或水基乳液产品，聚脂，树脂，黏合剂（中性 PPH ），也可用于氮肥溶液（要求Viton 和 Teflon 密封），推荐在 80% 的额定容量以下运行。 |
类型 16 ：可测量普通溶剂，如：甲醇，甲苯，二甲苯，石脑油，丙酮， MEX ， MIBK ，酒精类包括乙醇。氯化溶剂应优先选用类型 7 的流量计。除非持续过重负荷，可在额定容量以下运行。 |
类型 20 ：可测量批量控制水（对离子或矿物质无要求），溶剂或其他含铜液体，额定容量运行，对持续重负荷无要求，铜结构， 300 系列不锈钢贴边。 |
类型 27 ：可测量碱性乳液产品，黏合剂，一些干净的液体肥料，推荐在额定容量以下运行，剪切敏感液体必须在容量的 1/3 以下运行，全铁结构。 |
类型 30 ：可测量各种除草剂，推荐最大额定容量的 80% 以下运行，只适用 M-5 流量计。所有其他尺寸，用类型 1 5 流量计。 |
类型 37 ：可测量氧化钠（腐蚀性的）溶液，含硫量高的原油（ LACT 和 NOD ），其他碱性液体包括无研磨的沥青乳液，液体食物（蜜糖）补充，一些树脂，结构适合加热或粘滞液体，流量取决于粘度和压损，全铁结构。 |
| 类型 47 ：测量中度磨损液体，全铁结构。定制，所有应用按用户要求。 |
|
|
|
|
|
|
|
|
|
|
