简 介 |

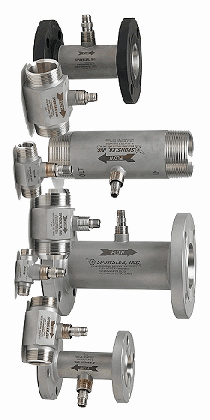

该系列透平流量计分为标准精密液体气体透平流量计﹑插入式透平流量计﹑耐腐蚀透平流量计﹑微量透平流量计等,按国际标准制造,广泛地应用于航空航天,农业,化工,低温应用,食品,气体,军事,石油,石油化工制药,制浆与造纸,以及公用事业领域。
该系列透平流量计精度高,测液体的透平流量计为± 0.5 %/± 0.2%
测气体的透平流量计为± 1% 。可在宽广的操作温度和压力范围下工作。针对各种应用,有多种材质可供选择。测液体的透平流量计可用于输送液体石油产品的场合,产品符合美国API涡轮仪表系统测量液烃的标准。
对于腐蚀性应用场合,斯邦提供了耐腐蚀透平流量计,可满足用户的需要,为用户提供精确可靠的测量。

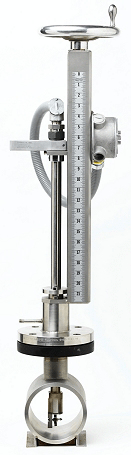

插入式透平流量计是为测量中大号口径管道中液体及气体流量而设计的,可装于3"-36"的管道,测量精度为1%。维护时可在线拆装。与选用在
线式大口径表相比要经济的多。
微量透平流量计可测低达0.004GPM(15cc/min)的流量,是你理想的选择。
各种瞬时量/累计量指示器﹑信号转换器及放大器包括:IT300N,SP714,SP712-2,SP3000,T650N,T575N,为用户提供了多种选择。T650N,T575N适用于运输测量系统中,装于油罐车和运载工具上,典型应用于低温液体的运输测量,也可用于高温液体及气体的测量。
该系列透平流量计产品一流,性能卓越,安全可靠。我们将竭诚为用户服务,可满足用户具体特殊应用及指定的要求。 |
|
流量范围 |
用于液体测量的流量范围 |
代码前缀 |
尺寸 |
正常流量范围(立方米/小时)
|
仪表系数
脉冲数/升 |
最小 |
最小线性 |
正常最大 |
LC1/4 |
1/4 |
0.0568 |
0.1136 |
0.5678 |
3871 |
LC3/8 |
3/8 |
0.0795 |
0.1703 |
1.1355 |
1548 |
LC1/2 |
1/2 |
0.1363 |
0.2839 |
2.1575 |
815 |
LC5/8 |
5/8 |
0.2044 |
0.3974 |
3.6336 |
484 |
LC3/4 |
3/4 |
0.3794 |
0.5678 |
6.5859 |
267 |
LC1 |
1 |
0.6813 |
0.9084 |
13.626 |
129 |
LC1 1/4 |
1 1/4 |
0.9084 |
1.3626 |
21.1203 |
83 |
LC1 1/2 |
1 1/2 |
1.3626 |
1.8168 |
29.523 |
59 |
LC2 |
2 |
2.7252 |
3.4065 |
51.0975 |
34 |
LC2 1/2 |
2 1/2 |
3.4065 |
5.6775 |
90.84 |
19 |
LC3 |
3 |
6.813 |
9.084 |
147.615 |
12 |
LC4 |
4 |
11.355 |
17.0325 |
283.875 |
5.4 |
LC5 |
5 |
22.71 |
31.794 |
454.2 |
2.3 |
LC6 |
6 |
28.3875 |
45.42 |
685.59 |
1.4 |
LC8 |
8 |
63.588 |
74.943 |
1180.92 |
0.6 |
LC10 |
10 |
124.905 |
147.615 |
1816.8 |
1.54 |
LC12 |
12 |
181.68 |
204.39 |
2725.2 |
1.54 |
|
用于气体测量的流量范围 |
代码前缀 |
尺寸 |
流量范围(立方米/小时) |
最小线性流量 |
最大线性流量 |
LC1/4 |
1/4 |
0.5947 |
5.9465 |
LC3/8 |
3/8 |
1.2743 |
8.495 |
LC1/2 |
1/2 |
1.699 |
16.99 |
LC5/8 |
5/8 |
3.398 |
33.98 |
LC3/4 |
3/4 |
4.2475 |
47.572 |
LC1 |
1 |
6.796 |
101.94 |
LC1 1/4 |
1 1/4 |
10.194 |
169.9 |
LC1 1/2 |
1 1/2 |
13.592 |
220.87 |
LC2 |
2 |
25.485 |
424.75 |
LC2 1/2 |
2 1/2 |
42.475 |
764.55 |
LC3 |
3 |
67.96 |
1104.35 |
LC4 |
4 |
127.425 |
2038.8 |
LC5 |
5 |
254.85 |
3058.2 |
LC6 |
6 |
424.75 |
4927.1 |
LC8 |
8 |
560.67 |
8495 |
LC10 |
10 |
1104.35 |
12742.5 |
LC12 |
12 |
1529.1 |
20388 |
|
|
微流量透平流量计流量范围 |
流量计型号 |
MF20 |
MF30 |
MF40 |
MF50 |
MF60 |
MF70 |
最小流量l/h |
0.91 |
1.59 |
2.27 |
2.84 |
3.98 |
4.54 |
最大流量l/h |
45.42 |
63.59 |
79.49 |
113.56 |
158.98 |
170.34 |
过程连接 |
1/2" NPT M |
流量计型号 |
MF80 |
MF90 |
MF100 |
MF125 |
MF150 |
MF175 |
最小流量l/h |
6.81 |
8.52 |
10.22 |
15.90 |
22.71 |
28.39 |
最大流量l/h |
181.70 |
204.41 |
227.12 |
340.68 |
454.24 |
681.36 |
过程连接 |
1/2" NPT M |
|
|
