| 7200先导式控制阀 |

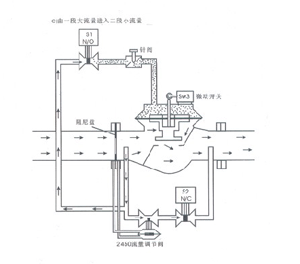

c)由一段大流量进入二段小流量 |
7200先导式二段控制阀主要由五个部分组成：主阀
，自力式流量调节阀，两个电磁阀，针阀微动行程开关
，其中自力式流量调节阀时一个先导式自力调节阀，用
于置流量大小；两个电磁阀和微动行程开关完成二段式
控制；针阀用来调节主阀的反应速度，在操作开始和结
束时控制流量变化的平缓度。与批量控制仪结合，可以
实现平稳的流量控制。7200型先导式控制阀的外型如图 |
当完成第一段设定值后批量控制仪将电磁阀S2关闭，主阀膜片上腔液压升高，主阀逐渐关上，流量逐渐减小，行程开关SW3随主阀轴向下动作，当流量降到总量的 10% 左右时（可设定）行程开关SW3触发，电磁阀S1关闭，主阀膜片上腔与电磁阀S1行程一个封闭空间，由于压力恒定，主阀活塞位置稳定，此时进入第二段小流量流程。 |
|
 |
| 动作过程 |
|
| a)初始状态，主阀关闭，完成基本设定 |
d）批量完成，主阀关闭 |
电磁阀S2 闭合，电磁阀S1 开启，系统压力通S1，
针阀作用到膜片上，主阀关闭。这时可在阀门上完成对
先导式自力式流量调节阀 2450 和针阀的调整，同时在
批量控制仪上设置好两段的批量。 |

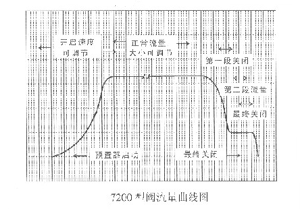

当批量计数完成时电磁阀S1打开，主阀上腔与电磁阀S1间的封闭腔被打开，高压液体使主阀关闭，系统回到初始状态( a )装车过程中7200型先导式控制阀的流量曲线如下图所示： |
|
.gif) |

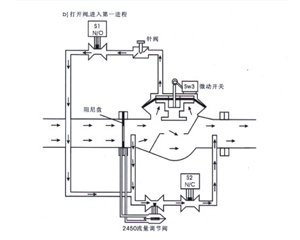

| b)打开阀，进入第一段行程 |
接线 |
将批量控制仪（以LCR和LCRII为例）控制旋钮打到
“RUN”，此时 S2打开，由于电磁阀S2相连的后端管道泄
压作用，主阀膜片上腔的液压下降，主阀逐渐被打开。
如图，行程开关 SW3被主阀轴顶起，此时自力式流量调
节阀 2450起作用，主阀流量增大，阻尼盘前后的压差增
大，流量调节阀2450 开度减小，主阀膜片上腔的液压增
大，主阀开度减小，反之亦然，从而达到调节和稳定主
阀流量的作用。 |

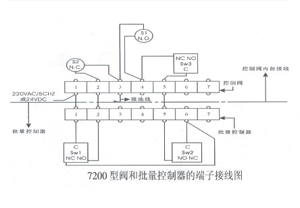

下面是7200阀和批量控制器的端子接图，其中上半部分是7200型先导式控制阀与端子的接线图：
|
|
.gif) |
.jpg)
