| 简 介 |
| R H M系列质量流量计拥有世界上最大口径和最小口径的质量流量计。最大尺寸可达12”，测量范围可达 1500t/h。最小尺寸仅有 1/4"，可以测量1g/h的点滴流量。 |
| 该质量流量计的独特结构是专门为解决直接测量液体和气体质量流量的问题而设计的，几乎可以测量所有的流体（气体，高粘度，高温液体，悬浮液，剧腐蚀性流体，泥浆状液体等），而且一般物理参数的变化对测量结果都不会造成明显影响（压力，温度，密度，粘度，流量的分布及多相的流量等）。最高压力可达1000bar，温度范围可以达到-200~400℃。 |
| |
| 传感器结构及功能 |
| 传感器包括两个外形象两个网球拍状的管环，双管流向一致。整体组成包括两个横杆和两个竖立的扭杆，扭杆的两端都是固定的。整个组合可自由摆动，摆动的频率主要由横杆的质量和扭杆的弹性系数决定。这个摇摆装置被两个控制振幅的电磁线圈激励，摆动的幅度由感应器检测。 |
| |
| 传感器的特殊设计 |
| 机械部分：摇摆结构，基座及其他的所有部分都是真空焊接而成的，外壳是通过一个 “O” 型圈密封的(IP65)。管子的接口也是通过螺纹连接密封。这个结构的好处是容易清洗和更换零件。（因为连接口可拆开）。如果用于强腐蚀介质，接触部件可以是哈氏合金或钛合金。使用这些特殊材质的法兰都是通过连接焊接的密封以绝对保证密封度。同样的方法也可以运用在食品工业等级的接口，防止有毒的死角及间隙。 |
| |
| 电器部分：线圈是用环氧树脂覆盖的导线绕成。线圈是用最可靠的方法，通过一个连接板直接连接接线盒（盒子带有端子供外接电缆用），管道PT100温度传感器也同样连通的。HT（高温型可到350℃），VHT（超高温型可到400℃）采用陶瓷隔开导线和固定胶，端子和其他电缆接头是采用不锈钢材料。 |
| |
| 测量原理 |
| 流量测量：流量计是根据科氏力原理来测量流体的质量流量的，科氏力是物体在旋转系统中做直线运动时所受的力。 |
| 密度数量：测量管连续地以固定地振动频率进行振动，振动频率随流体地密度变化而变化，故共振频率是流体密度地函数，由此可对应密度输出。 |
| 温度测量：测量管中带有PT100温度电极测得流体温度。测量出的温度用于在线流量测量的温度补偿；也可作为独立的温度信号输出。 |
| |
| 变送器 |
测量系统由一台变送器和一台传感器组成，流量计全部是分体安装，安装距离最远可到500米。

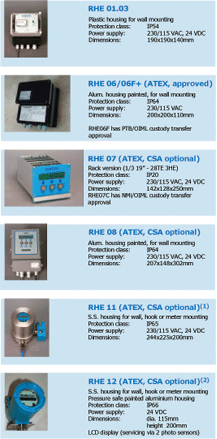

六种规格便送器可供选择，变送器的选择只需要考虑其安装位置，供电形式，输出形式，防爆要求，防护等级，通讯协议等方面的要求就可以迅速选择出型号来。
|
| |
