RPV6 新一代气动调节阀

RPV6 新一代高性能气动调节阀是根据德国HINDLEY公司利用先进技术研制的新型直行程控制阀，是当前国际先进水平的产品。该产品技术先进，性能卓越。在高品质、高性能、低重量及易保养等方面令人叹服，而同时又兼备单座阀和笼式套筒的优点，单座阀和笼式套筒只需更换阀芯阀座即能实现，具有调节、切断、切断压差大、泄露量小等特点，是当前最新一代的控制阀。有如下特点：

• 带阀笼的双导向单座阀，笼式套筒阀结构紧凑体积小，动作灵敏，部件少，性能稳定，易维护。

• 阀芯和阀杆为一体式，阀杆比传统型阀杆粗 2 － 3 倍，可承受高压差并消除了阀芯脱落、阀杆弯曲断裂的事故隐患。

• 采用带弹簧的双作用气缸式执行机构，具有很高的刚性强度，推力强大，行程速度快，气源故障时能够迅速到达所期望的位置。气缸经硬质阳极氧化处理，永不腐蚀，使用寿命长。

• 阀门的关闭是借助于流体的压力、弹簧反作用力和气缸推力，具有抵抗非常高的流体压差和关断能力，使阀门关闭的更加严密。

• 同一规格阀门中有多种 Cv 值，只更换阀芯阀座就可实现。

• 阀笼设计有标准型和严酷工况型（控制气蚀式、降噪式等），只需更换阀笼就可适用于不同工况的需要。对于高温高压的严酷工况，控制气蚀式调节阀使气蚀 + 得到控制以保护阀芯和阀体免受气蚀的损坏；降噪式调节阀可大幅度降低气体的噪音。

• RPV6 调节阀可以流开安装（相当于单座阀），也可以流关安装（相当于笼式阀）。可以是气开式调节阀，也可以是气关式调节阀。

• 一体式模块化设计现场维修简单、快捷、安装方便、很容易拆除，阀体不需要从管路上拆下来，只需拧下阀盖上的螺母，阀芯、阀座就可以很方便的依次取出检查，安装同样简单轻松，自对中心的功能使阀芯阀座不用研磨就可以达到很小的泄露量。

RPV6 新一代调节阀从结构上和材料上都进行了重大改进，使它的结构更加合理、性能更加稳定。可以应用于蒸汽、水、燃料和化学介质等恶劣工况，几种控制气蚀和减少噪音的阀芯阀笼又扩展了它的应用范围，尤其适用于高温、高压、高压差场合。

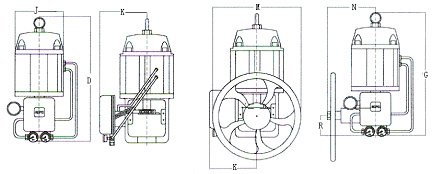

执行机构外形尺寸和重量 :

执行机构	配用阀门口径		支架孔直径(mm)	气缸直径(mm)	气缸面积(Cm2)	最大行程(mm)	D	G	J	K	M	N	R	重量(带定位器)
	PN 16.10. 64.100	PN 160.250
R145	20-50	20-50	60	145	165	38	383	454	172	200	230	238	185	10/18
R200-1	20-50	20-50		200	314	75	488	555	245					27/37
R200-2	80-150	40-50	80				545	650		235	305	322	262	31/44
R265-1	80-150	40-80		265	551	100	680	735	227					75/90
R265-2	200-300	100-200	95				710	892		235	610	495	386	106/130
R400-1	80-150	100-200	95	400	1256	100	710	892	445					147/178
R400-2	200-300		95				730	919		280

技术参数表:

阀门口径	mm	20	25	40	50	80	100	150	200	250	300
	英寸	3/4	1	1 1/2	2	3	4	6	8	10	12
压力等级	PN(MPa)	1.6、4.0、6.4、10、16、25
	ANSI	150、300、600、900、1500
流量特性		直线、等百分比、快开
可调范围		50：1
执行机构		带弹簧的双作用气缸式执行机构								气源压力	0.3-1.0MPa
作用型式		气开式(故障关):气关式(故障开)
定位器		RP9000 电气阀门定位器（本安型、隔爆型）
工作温度		标准型：金属阀座 -29 － 250 ℃软阀座 -29 － 150 ℃；加长型：金属阀座 -100 － -30 ℃， 250 － 650 ℃
		深冷加长型：金属阀座 -196 － -100 ℃；软阀座 -100 － -30 ℃；波纹管型 -29 － 350 ℃
性能指标	基本误差	± 1% （带定位器）
	回差	1% （带定位器）
	死压	0.4% （带定位器）
泄露量	金属阀座	调节型：Ⅳ级；切断型：Ⅴ级
	软阀座	Ⅵ级（测量气泡数）
法兰连接标准		ANSI150 、 300 、 600 、 900 、 1500 法兰式（ RF 、 RJ ）按 ANSI B16.5-1981 标准规定 PN16 、 25 、 40 、 64 、 100 、 160 、 250 法兰式（ RF 、 MF 、 RJ ）按 TB/T79-94 、 HG20592-97 标准规定

主要零件材料及材料硬度和性能

主要零件材料

零件材料	材料
阀件	WCB 、 WC6 、 CF8 （ 304 ）、 CF8M （ 316 ）、 CF3M （ 316L ）、蒙乃尔合金、哈氏合金
阀心、阀座	304 、 316 、 316L 、 440C 、 17 － 4PH 、 304 、 316+ 司太立合金、蒙乃尔合金、哈氏合金
阀笼	304 、 316 、 17 － 4PH
填料	聚四氟乙烯 V 型填料、柔性石墨填料
填料压盖	CF8
导向套	304
气缸、活塞	压力铸造高强度轻质铝合金＋阳极氧化处理
支架	软性铸铁

材料硬度和性能

阀芯材料	洛氏硬度（ HRc ）	抗腐蚀性
304ss	8	极好
316ss	8	极好
416ss	40	较好
Stellite 合金	44	好至极好
440Css	56	较好
17 － 4PH	40	极好

RPV6 系列调节阀选型谱

RPV6 1 2 3 4 5 6 7 8 9 10 11

型号说明：

RPV6 ：直通调节阀

1• 阀体形式： 1- 单阀座 2- 笼式套筒阀 3- 三通阀 4- 角形阀 5- 衬氟单座阀 6- 高压单座阀 7- 特殊指定型

2• 执行器形式： 1- 气动薄膜式 2- 气动活塞式 3- 电动执行器 4- 电子式执行器 5- 用户指定型

3• 阀盖形式： 1- 常温 2- 中温加长 3- 加长深冷 4- 波纹管密封 5- 用户指定

4• 流量特性： 1- 线性 2- 等百分比 3- 快开

5• 作用形式： K- 气开 ( 电开 ) B- 气关 ( 电关 )

6• 阀体材质： 1-WCB 2-CF8 3-CF8M 4-CF3M 5-WCB+F4 6-CF8+F4 7- 特殊指定

7• 芯座材质： 1-304 2-316 3-316L 4-304+STL 5-316+STL 6-316L+STL 7- 特殊指定

8• 阀笼形式： 1- 普通标准 2- 单级降噪 3- 二级降噪 4- 多级降噪 5- 用户指定

9• 附件定位器： 1- 普通型 2- 普通防爆型 3- 智能型 4- 智能防爆型 5- 用户指定 6- 无

10•公称通径： A-20 B-25 C-40 D-50 E-65 F-80 G-100 H-125 I-150 J-200 K-250 L-300

11•压力等级： 1-PN16 2-PN25 3-PN40 4-PN64 5-PN100 6- 其他 A-CL150 B-CL300 C-CL600 D-CL900 E-CL1500 F-CL2500 G-JAS10K H-JAS16K I- JAS20K J- JAS30K K- JAS40K
