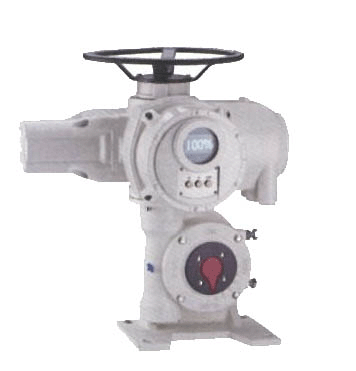

| 电动执行装置 |
| 执行装置简介 |
HINDLEY系列电动阀门驱动装置是机电一体化智能型电动执行器。该驱动装置内置 智能模块，模块采用先进计算机单片及智能控制软件，直接接受计算机或仪表等输出的标准控制信号（ 4-20MADC/1-5VDC 信号等），实现电动阀门开度（位移）的智能控制和精确定位。
NKT系列电动阀门驱动装置的功能扩展，可利用微机技术和现场通讯技术扩大功能，实现 PID 调节、双向通讯、在线自动标定等多项控制技术要求的功能，有效提高控制水平，已越来越受到客户的选用及关注。
|
| 特点 |
• 铝合金压铸外壳、造型流畅、美观大方可减少电磁干扰； |
| • 体积小巧重量轻，分别相当于同类产品的33%和30% 左右； |
| • 安全保证，机械、电气双重限位、过热保护、过载保护； |
| • 全行程时间 15 、 20 、 30 、 60 秒，适应不同控制要求； |
| • 使用方便：任意角度安装，免点检、免加油、防水防锈； |
| • 机电一体化智能型(Z 型)，自动标定阀位，定位控制精确，操作方便； |
| • 采用单相电源外接线路简单，也可定做380V及DC24V智能控制模块； |
| • 高度集成于电动装置本体中，无须外接定位器等； |
| 技术参数表 |
机型
项目 |
NKT05 |
NKT10 |
NKT25 |
NKT50 |
NKT100 |
NKT200 |
输出力矩(N.m) |
50 |
100 |
250 |
500 |
1000 |
2000 |
额定电流 (A) |
0.2/0.3 |
0.6/0.63 |
0.8/0.86 |
1.4/2.3 |
1.4/2.3 |
1.9/2 |
驱动电机 (W) |
10 |
23 |
45 |
90 |
90 |
120 |
质量 (kg) |
2.3 |
4.5 |
8.0 |
8.1 |
21 |
23 |
动作时间( 秒) |
20 |
30/60 |
动作范围 |
0-90 ° 0-180 ° |
电源 |
220VAC 50/60HZ |
环境温度 |
-30 ℃ ~60 ℃ |
绝缘电阻 |
100M Ω /500V DC |
耐压值 |
1500V AC 1 分钟 |
保护装置 |
过热保护 |
手动操作 |
随机附手动摇柄 |
限位 |
电气、机械二重限位 |
防水性 |
相当 IP65 |
安装方向 |
可全方位任意角度安装 |
位置测量 |
可选装开关或电位器 |
箱体材料 |
压铸铝合金 |
进线接口 |
PF 1/2 ″ |
机型 |
J （基本型） K （开度信号反馈型） Z （智能调节型） |
|
| 电动装置与阀门的连接 |
• 手动转动阀门，确认无异常情况，并转到全闭位置； |
| • 将支架固定在阀门上； |
| • 将电动装置放在支架上用螺栓和螺母轻轻拧上； |
| • 将电动装置转到全开再转到关闭的位置，然后用连轴器和螺钉将阀门芯轴和 电动装置输出轴紧固； |
| • 紧固电动装置和支架间的螺钉； |
| • 用手柄转动电动装置，确认运动平稳，无偏心、歪斜、注意不要超程。 |
| 选择功能和配件 |
• 标准型连接支架、联轴器 |
| • 高温型连接支架、联轴器 |
| • 除湿加热器 |
| • 过力矩保护器（单方向 / 双方向、机械式 / 电子式） |
| • 调速控制装置（全开全闭时间在 15 秒 ~5 分之间可调） |
| 供电电源 |
• 电源电压 |
| 220V AC +/-10% 50/60HZ |
| 110V AC +/-10% 50/60HZ |
| 24V DC +/-10% 50/60HZ |
| |
| |
