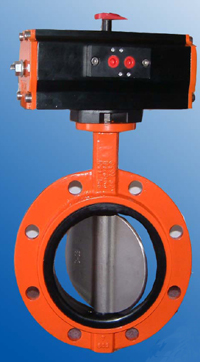

| 气动蝶阀 |
| 产品概述 |
| 精小型气动蝶阀，德国HINDLEY先进技术，特殊设计、精心制造的产品。该产品按其密封性能分为金属硬密封和软密封，按连接方式分为法兰式和对夹式。可广泛应用于石油、化工、轻工、制药、造纸等工业自动控制系统中作远距离集中控制或就地控制。如配置阀门定位器等特殊传感器，可以实现比例控制。 |
| 该系列电动蝶阀有如下几大品种 |
| 1.气动软密封蝶阀 |
| 按连接方式分类，包括有电动对夹式软密封蝶阀和电动法兰式软密封蝶阀。 |
| 2.电气动硬密封蝶阀 |
| 按连接方式分类，包括有电动对夹式硬密封蝶阀和电动法兰式硬密封蝶阀。 |
| 3.塑料蝶阀 |
| 阀体材质：
PVC,UPVC,PPL,PVDF,ABS |
| 阀芯材质：
CPVC,UPVC,PPL,PVDF,ABS |
| 4.衬氟蝶阀 |
| 该类型蝶阀阀体与阀板均采用氟塑料、聚丙烯、聚氯乙烯等衬里，适 |
| 用于化工、医药等到工业的强酸、强碱、强氧化剂。有机溶剂等强腐蚀性 |
| 介质的首选阀门。 |
| 整机主要参数表（蝶阀） |
公称通径 |
DN40-1200 |
公称压力 |
1.0~6.4 MPa |
温度 |
-40℃~200℃，-40℃~425℃非金属和金属密封 |
结构形式 |
中线无销、偏心 |
连接方式 |
法兰、对夹 |
阀体材质 |
球墨铸铁、铸钢、不锈钢 |
阀板材质 |
球墨铸铁、铝青铜、尼龙层、四氟层、铸钢、不锈钢 |
阀座密封 |
乙丙橡胶、PTFE、氟橡胶、合金钢、铸钢、不锈钢 |
转轴 |
碳钢、不锈钢 |
填料 |
柔性石墨 |
阀外表涂层 |
防锈处理 |
气缸工作压力 |
0.4~0.7MPa |
工作介质 |
按材质适应水、蒸汽、石油、硝酸、醋酸等腐蚀性介质 |
电磁阀电源 |
AC220V DC24V |
电磁阀防爆级组 |
可供普通型、防爆型二种 dIIBT4 |
设计与制造 |
GB12238 JB/TB8527 API609 |
结构与长度 |
ANSIB16.10 GB12221 |
连接法兰 |
JB/T74-90 GB9113.1-9113.26 ANSIB16.10 |
试验与检验 |
GB/T13927 API598 |
|
| |
| 气动球阀 |
| 产品概述 |
| 精小型气动球阀，德国HINDLEY先进技术、特殊设计、精心制造的产品。它是以压缩空气为动力，阀杆带动球心在阀体内转动 90 °，就可以实现全开 - 全关的工作。该产品按其密封性能分为金属硬密封和软密封，按连接方式分为法兰式和螺纹式，并有，一块式，两块式，三块式，三种结构形式。可广泛应用于石油、化工、轻工、制药、造纸等工业自动控制系统中作远距离集中控制或就地控制。如配置阀门定位器等特殊传感器，可实现比例控制。 |
| 该系列气动球阀有如下几大品种 |
| 1. 一块式，两块式，三块式螺纹球阀 |
| 2. 直通式法兰球阀 |
| 3. 三通T型L型法兰螺纹球阀 |
| 4. 气动超薄型对夹球阀 |
| 5. 气动V型球阀 |
| 6. 气动调节二通、三通球阀 |
| 7. 气动二通、三通UPVC球阀 |
| 整机主要参数表（球阀） |
公称压力 |
1.6~6.4(Mpa) ANSI 150,300(Psi) |
公称通径 |
DN15~200mm 1/2 ″ ~8 ″ |
适用介质 |
水/蒸气/石油/硝酸/醋酸/粘性液体/强氧化性等介质 |
介质温度 |
-40℃~+180℃，-40℃~+350℃非金属或金属密封 |
泄漏量 |
O ，符合 ANSIB16 ， 10A 5 级标准 |
球体转角 |
90 ℃± 1 ~1.5 ° |
阀体材质 |
WCB/CF8(M)/CF3(M)/M02Ti/LCB/ |
阀座材质 |
PTFE(常温) , 特制 PPL高温 , 金属阀座 |
气缸工作压力 |
0.4~0.7Mpa |
气缸开关时间 |
双作用式 1~1.5 秒 , 多弹簧返回式 1.5~2 秒 |
气缸空气耗量 |
每一冲程 ( 行程 )5.6 巴或 80 磅 / 吋 2 |
电磁阀防爆级组 |
d II BT4 ( 可供普通型 , 防爆型二种 ) |
电磁阀电源 |
200VAC,24VDC |
|
