HINDLEY 气动两段式控制球阀

  气动两段式开关球阀的发展主要有两个作用,一是确保流体贸易交接时的测量精度,二是减小关断时产生 的液压冲击力。

气动两段式开关球阀提供了一种 0°—90°—45°或者 0°—180°—90°的操作方式,中间位置是由 两个辅助活塞移动产生机械制动来实现的。这个中间位置是可调的,如 45°行程的执行机构能够提供 20°、30°、45°等中间位置(并连续可调)。其动作过程如下所示:

位置 1(中间位置):这个位置是在所供气源分别进入 2 口和 D 口,空气从 4 口排出来实现的。事实上气源供到 D 口进迫使辅助活塞向中间移动,推杆作为机械限位使内部活塞在设定位置停止。

位置 2(全开位置):这个位置是在所供气源同时进入 2 口和 C 口( C 口可不通气)空气从 4 口和 D口排出来衬现的。这种情况下,到 2 口的气源继续输出内部活塞至全开位置。

位置 3(全关位置):这个位置是在所供气源进入4口,空气从 2 口排出时来实现的。

气动执行机构动作过程 :

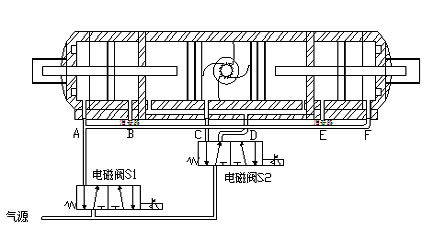

电磁阀S1、S2采用ASCO或NASS 2 位 5 通电磁阀,位置如下图。

SW1: 220VAC或24VDC 继电器输出接点,控制 S1。

SW2: 220VAC或24VDC 继电器输出接点,控制S2。

动作过程如下:

1、初始状态,阀门全关

继电器接点 SW1、SW2 处于打开状态,阀门处于全关状态。

2、第一段大流量状态,阀门全开

继电器接点 SW1打开、SW2 闭合,S2带电,阀门处于全开状态,此时进入第一段大流量状态。

3、第二段小流量状态,阀门处于中间位置

当到达第一段设定值后,继电器接点 SW2 打开,S2 失电; SW1 闭合,电磁阀 S1 带电,阀门处于

中间位置,这时由第一段大流量状态进入第二段小流量状态。

4、批量完成,阀门全关

当批量计数完成后,继电器接点 SW1、SW2 打开,S1、S2、断电,阀门处于全关状态,回到初始状态。
